Rezystancyjny czujnik temperatury TOPGB1 - ACSE Sp. z o.o.

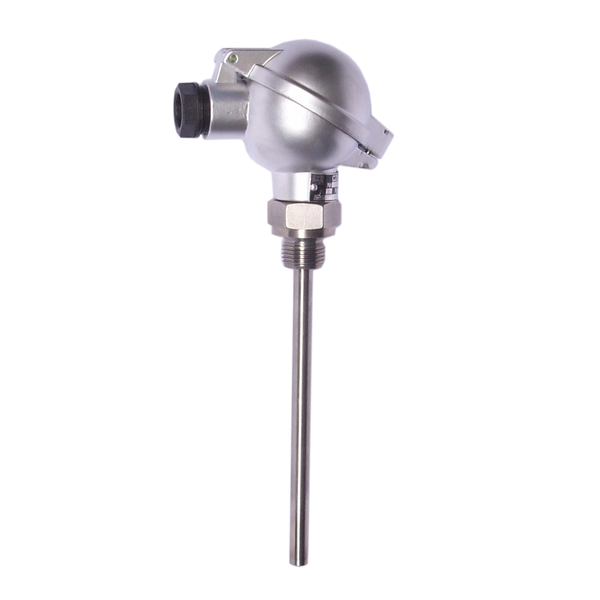

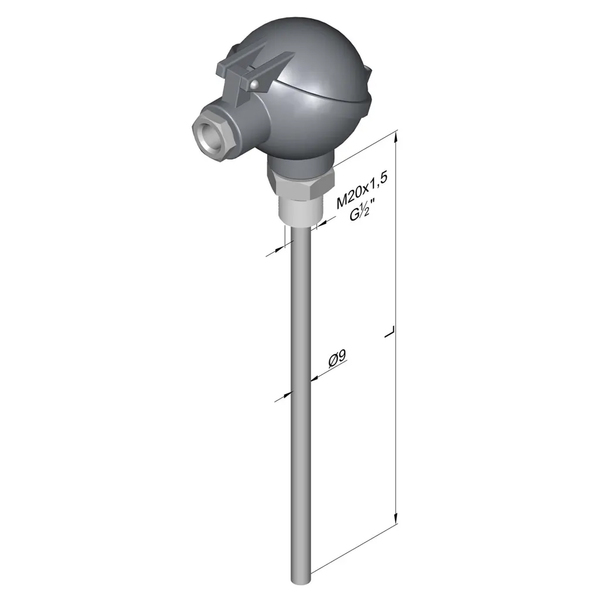

Rezystancyjne czujniki temperatury TOPGB1 oraz termoelektryczne czujniki temperatury TTJGB1, TTKGB1 przeznaczone są do pomiaru temperatury cieczy, gazów i elementów maszyn i urządzeń w instalacjach przemysłowych i ciepłowniczych. Czujniki te składają się z wymiennego wkładu pomiarowego W1…, spawanej osłony z króćcem montażowym oraz aluminiowej głowicy przyłączeniowej, w której istnieje możliwość montażu przetwornika temperatury przetwarzającego mierzoną temperaturę na standardowy sygnał analogowy 4-20mA (AP-T…GB1… ). Wkład pomiarowy W1… stanowi element wymienny kompletnego czujnika, co znaczne redukuje czas i koszty serwisowania czujników na obiekcie. Element pomiarowy, długość zanurzeniowa, gwint przyłącza procesowego, średnica i materiał osłony oraz rodzaj głowicy przyłączeniowej czujnika mogą być dobierane w zależności od potrzeb i wymagań aplikacji.

Przykładowe wykonania czujników temperatury:

TOPGB12-160-M20x1,5-B: oznacza pojedynczy czujnik temperatury rezystancyjny typu 1xPt100, głowica NA, średnica osłony ∅9mm, długość montażowa L=160mm, gwint M20x1,5, klasa dokładności B, linia 2- przewodowa.
TTKGB12-160-G1/2″-2: oznacza pojedynczy czujnik temperatury termoelektryczny typu 1xK, głowica NA, średnica osłony ∅9mm, długość montażowa L=160mm, gwint M20x1,5, klasa dokładności 2.
2TOPGB12-250-M20x1,5-B: oznacza podwójny czujnik temperatury rezystancyjny typu 2xPt100, głowica NA, średnica osłony ∅9mm, długość montażowa L=250mm, gwint M20x1,5, klasa dokładności B, linia 2- przewodowa..
AP-TOPGB12-100-M20x1,5-B /0…150°C: oznacza pojedynczy czujnik temperatury rezystancyjny typu 1xPt100 ze standardowym przetwornikiem 4…20mA, głowica NA, średnica osłony ∅9mm, długość montażowa L=100mm, gwint M20x1,5, klasa dokładności B, linia 2- przewodowa., zakres przetwarzania przetwornika 0…150°C.
Istnieje możliwość wykonania wersji niestandardowych.

Zobacz szczegóły opis czujnika temperatury na www.acse.pl.
