Oceń działanie przepływomierza bez przerywania pomiaru, zakłócania procesu i demontażu urządzenia z instalacji technologicznej.

Heartbeat Technology jest nowatorską i łatwą w obsłudze platformą diagnostyczną zintegrowaną w przepływomierzach Endress+Hauser. Pozwala dokonać weryfikacji przepływomierza, potwierdzić jego parametry metrologiczne, a także wydrukować raport weryfikacji zgodny z wymaganiami PN-EN ISO 9001 oraz PN-EN 61511:2010. Wysokie pokrycie diagnostyczne Heartbeat pozwala na znaczne ograniczenie liczby tradycyjnych sprawdzeń i kalibracji przepływomierzy.
Pozytywny wynik weryfikacji Heartbet, z dużą ufnością (pokrycie diagnostyczne dochodzące do 98%) pozwala stwierdzić, że kalibracja przepływomierza na tradycyjnej stacji kalibracyjnej nie jest konieczna i można z niej zrezygnować, co znacząco obniża koszty eksploatacji przepływomierza.

■ Weryfikacja Heartbeat nie zakłóca pomiaru przepływu, nie wymaga przerywania procesu produkcyjnego ani demontażu przepływomierza z rurociągu

■ Zgodność weryfikacji z wymaganiami PN-EN ISO9001:2008, w zakresie okresowego sprawdzania przyrządów pomiarowych, potwierdzona jest zaświadczeniem TÜV

■ Weryfikacja obejmuje wszystkie istotne elementy przepływomierza: czujnik, przetwarzanie sygnału, przetwornik pomiarowy, wyjścia i wejścia sygnałowe

■ Wysoka wiarygodność weryfikacji Heartbeat uzyskiwana jest dzięki pokryciu testowemu dochodzącemu do 98% i wbudowanym, redundantnym wzorcom odniesienia

■ Interpretacja raportu z weryfikacji jest łatwa i nie wymaga doświadczenia od użytkownika. Cały proces weryfikacji trwa około 60 sekund.

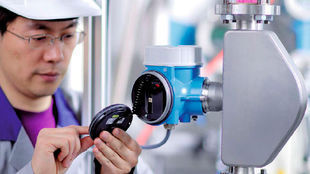

■ Weryfikacja Heartbeat może być inicjowana lokalnie, przy wykorzystaniu przycisków i wyświetlacza, lub zdalnie poprzez wbudowany serwer WWW, protokół HART, Profibus, Foundation Fieldbus i inne.

■ Weryfikacja Heartbeat dostępna jest dla wszystkich przepływomierzy masowych Coriolisa, elektromagnetycznych, wirowych, ultradźwiękowych serii Proline nowej generacji obejmujących przetworniki pomiarowe serii 100/200/300/400/500

Jak działa weryfikacja Heartbeat?

Każdy przepływomierz Endress+Hauser nowej generacji posiada fabrycznie wbudowane, redundantne wzorce odniesienia. Charakteryzują się one bardzo wysoką stabilnością długoterminową i są jednoznacznie identyfikowalne, co gwarantuje spójność pomiarową z wzorcami fabrycznymi.

Większość istotnych parametrów mechanicznych i elektrycznych przepływomierza jest określana w trakcie kalibracji fabrycznej. Podczas normalnej eksploatacji część z tych parametrów może ulec zmianie na skutek zużycia mechanicznego czujnika, wytarcia, korozji, osadów, zmiennych temperatur i ciśnień pracy.

Algorytmy Heartbeat porównują aktualne wartości parametrów z wbudowanymi wzorcami odniesienia. Krytyczne odchylenia są sygnalizowane zgodnie z NAMUR. Uruchomienie weryfikacji Heartbeat generuje rejestrację nowego zestawu parametrów, a pamięć przetwornika archiwizuje do ośmiu raportów weryfikacji i pozwala na ich odczyt w dowolnym momencie.

Interpretacja wyników weryfikacji Heartbeat

Pierwsza część raportu weryfikacji zawiera ogólny wykaz testowanych obwodów i elementów przepływomierza wraz z wynikiem badania każdego obwodu w postaci zaliczony/niezaliczony. Daje to możliwość łatwej oceny stanu przepływomierza nawet mniej doświadczonym użytkownikom. W części drugiej wybrane parametry są przedstawione liczbowo wraz z ich reprezentacją graficzną. Porównanie z wartościami historycznymi pozwala na analizę trendów oraz ocenę oddziaływania procesu technologicznego i otaczającego środowiska na parametry pracy urządzenia pomiarowego.

TÜV potwierdza wiarygodność weryfikacji Heartbeat

Niezależny audytor TÜV potwierdza wysoką wiarygodność weryfikacji – Heartbeat, przy uwzględnieniu pokrycia diagnostycznego (TTC) dochodzącego do 98%, spełnia wymagania identyfikowalnego sprawdzenia zgodnie z wymaganiami PN-EN ISO 9001:2008 – Rozdział 7.6a „Nadzorowanie wyposażenia do monitorowania i pomiarów”

Dzięki otrzymanym wynikom weryfikacji użytkownik może podjąć decyzję o konieczności wykonania tradycyjnej kalibracji „na mokro” z wykorzystaniem stacji kalibracyjnej przepływomierzy. I odwrotnie, pozytywny wynik weryfikacji Heartbeat, pozwala ograniczyć liczbę niepotrzebnych kalibracji.

Heartbeat efektem badań i wieloletniego doświadczenia

Weryfikacja Heartbeat jest rezultatem wielu lat badań oraz tysięcy ponownych kalibracji „na mokro”, przeprowadzanych w laboratoriach kalibracyjnych Endress+Hauser. Wiedza, doświadczenie i obszerna baza porównawcza, pozwoliły naukowcom Endress+Hauser na wypracowanie algorytmów diagnostycznych, umożliwiających powiązanie sygnałów i parametrów wewnętrznych przepływomierza z ich wpływem na jego funkcjonowanie i własności metrologiczne.
