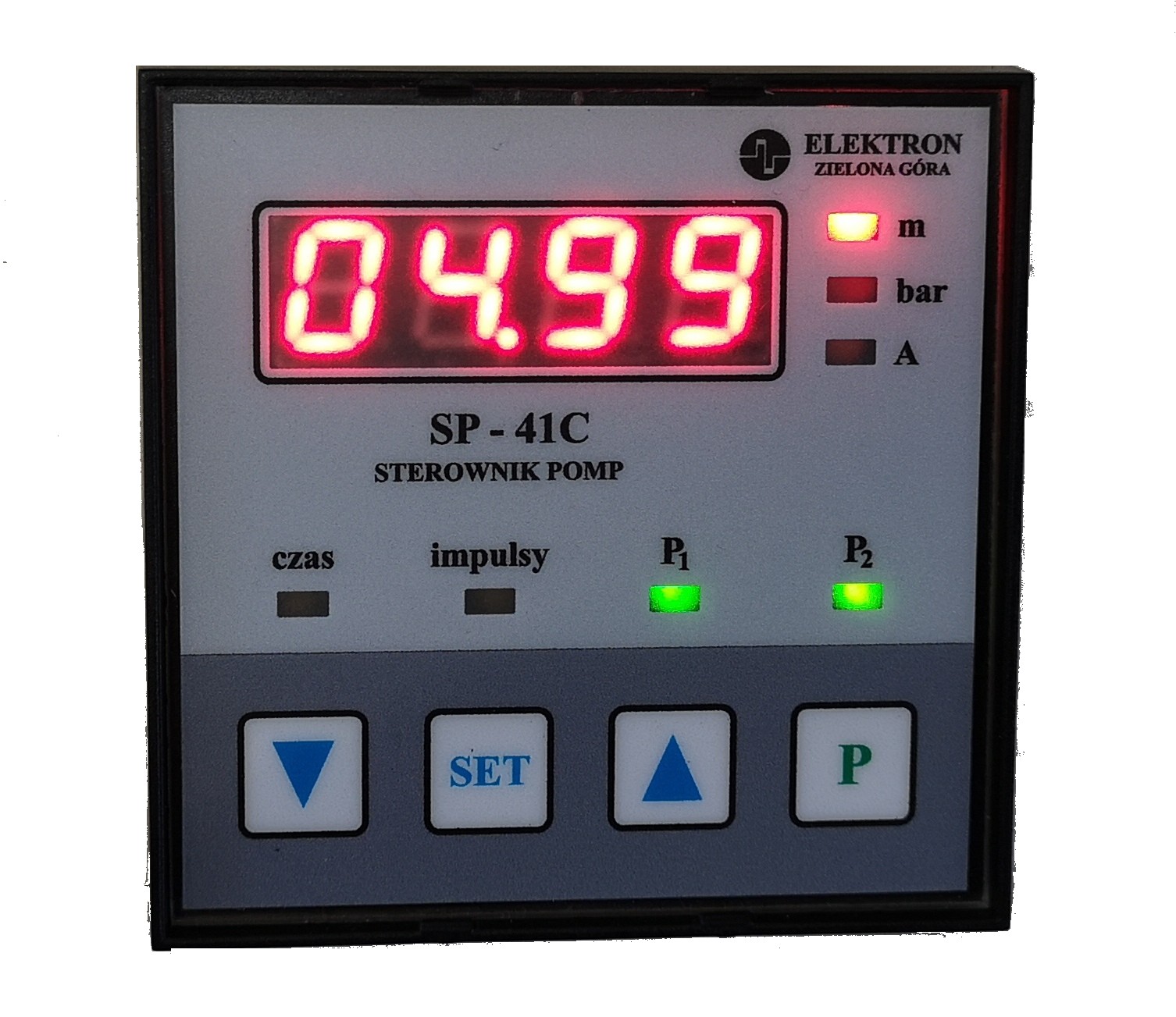

Sterownik 2 pomp "SP-41C" -sterowanie sondą hydrostatyczną - ELEKTRON

Sterownik przeznaczony jest do sterowania pracą dwóch pomp w następujących aplikacjach :

1. przepompownia ścieków sterowana sondą hydrostatyczną + 2 sondy pływakowe dla poziomów skrajnych

2. hydrofornia – sterowanie 2 pomp napełniających zbiornik otwarty, sterowanie sondą hydrostatyczną,

3. hydrofornia – sterowanie 2 pomp napełniających zbiornik ciśnieniowy, sterowanie przetwornikiem ciśnienia.

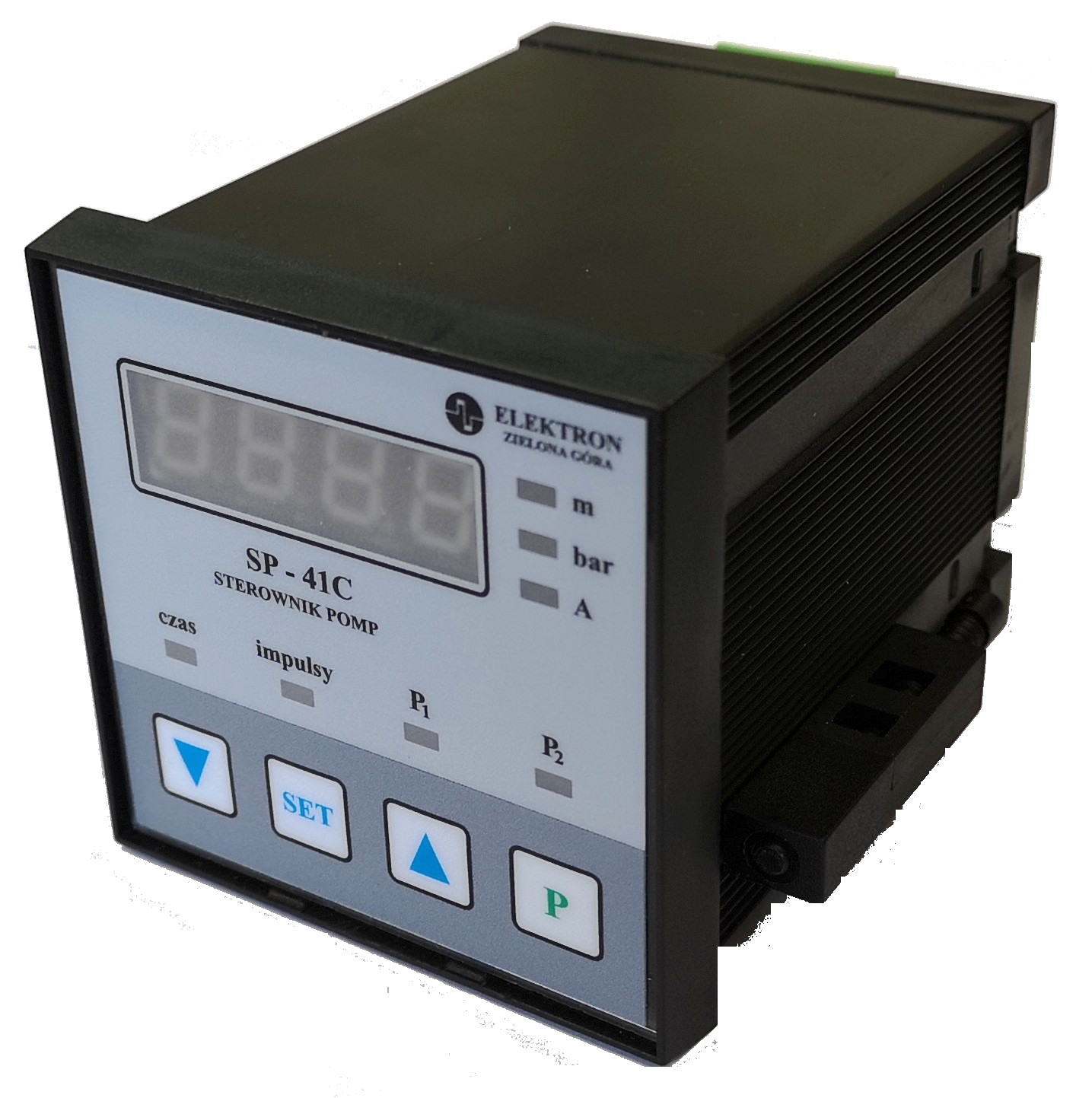

Jest to wersja sterownika do montażu na drzwiach szafy sterowniczej ( wersja do montażu na szynę typ. SP-4C)

Pompy mogą być z rozruchem bezpośrednim, gwiazda/trójkąt ( z dodatkowymi przekaźnikami czasowymi) lub poprzez softstarty.

Sterownik współpracuje z sondą hydrostatyczną o zakresie 1… 10m lub z przetwornikiem ciśnienia o zakresie 1…10 bar – posiadany zakres należy ustawić w sterowniku ( sygnał wyjściowy sondy lub przetwornika 4…20mA).

REALIZOWANE FUNKCJE :

FUNKCJE WSPÓLNE DLA PRZEPOMPOWNI ŚCIEKÓW I HYDROFORNI

sterowanie pomp w oparciu o trzy ustawione poziomy (dwa poziomy załączenia, jeden poziom wyłączenia),
realizacja pracy przemiennej pomp,
zabezpieczenie przed równoczesnym rozruchem pomp w przypadku zaniku i powrotu napięcia (włączenie drugiej pompy po czasie 10 s od włączenia pierwszej),
praca w układzie automatycznym lub ręcznym z pominięciem sterownika,
automatyczne uruchomienie drugiej pompy w przypadku awarii pierwszej,
przełączenie zbyt długo pracującej pompy na drugą pompę (ustawiany czas 1….90 minut lub wyłączenie tej funkcji),
możliwość odstawienia pompy (np. w czasie serwisowania), za pomocą zewnętrznego sygnału np. przełącznika A/0/R,
wizualizacja optyczna na płycie czołowej stanu wejść i wyjść,
wyjście alarmowe (tranzystorowe NPN 150mA/30V) dla stanu awarii dowolnej pompy,
wybór trybu pracy (opróżnianie lub napełnianie),
wybór wielkości wyświetlanej (metry lub bary),
ustawiany zakres sondy hydrostatycznej lub przetwornika ciśnienia w zakresie od 1…15 m lub bar,
wbudowane liczniki czasu pracy pomp (do 999,9 godziny, następnie wyzerowanie),
wbudowane liczniki załączeń pomp (do 9999, następnie wyzerowanie),
pomiar prądu pomp poprzez przetworniki prąd/napięcie (np. typ PP1) z wyjściem 0-10 V, możliwość ustawienie przekładnika prądowego każdej pompy w zakresie od 1…100 A,
możliwość ustawienia mnożnika prądu(1 lub √3) jeśli przekładnik mierzy prąd pompy w układzie gwiazdy,
funkcje diagnostyki błędów (komunikaty o zbyt niskim/wysokim prądzie sondy/przetwornika, komunikat o nieprawidłowych nastawach, możliwość odczytania wartości sygnałów analogowych)
wyjście komunikacyjne RS-485 z protokołem Modbus RTU (opcja)

PRZEPOMPOWNIA ŚCIEKÓW ( WODY) – FUNKCJE ODRĘBNE : zabezpieczenie przed suchobiegiem dodatkowym pływakiem (wyłączenie pomp w momencie wykrycia suchobiegu), stan suchobiegu sygnalizowany napisem na wyświetlaczu, możliwość wykonania układu z kontrolowanym wypompowywaniem ścieków poniżej suchobiegu – przy sterowaniu ręcznym z pominięciem sterownika i sondy hydrostatycznej ( patrz rysunek 4 instrukcji), możliwość wykonania układu ręcznego sterowania pomp z pominięciem sterownika. W przypadku awarii sterownika praca automatyczna jednej lub 2 pomp między dwoma pływakami (suchobieg i Pmax.) – po ustawieniu przełączników pracy pomp w pozycję „R" (rysunek 4 instrukcji), niezbędny jest dodatkowy pływak dla poziomu max. podłączony poza sterownikiem. HYDROFORNIA – STEROWANIE 2 POMP NAPEŁNIAJĄCYCH ZBIORNIK – FUNKCJE ODRĘBNE : zabezpieczenie przed nadmiernym ciśnieniem (zbiornik zamknięty) np. głowicą wkręconą w zbiornik (wyłączenie pomp w momencie wykrycia nadmiernego ciśnienia), zabezpieczenie przed przelewem (zbiornik otwarty) np. sondą konduktometryczną (wyłączenie pomp w momencie wykrycia przelewu), zadziałanie zabezpieczenia sygnalizowane napisem na wyświetlaczu

Wymiar obudowy 65,5 × 66,5 × 89 ( otwór w drzwiach 66,5 × 67,5)

Więcej informacji + instrukcja na stronie: elektron@zgora.com.pl

Promocyjna cena sterownika 839 zł + VAT ( od 2025-01-15)
