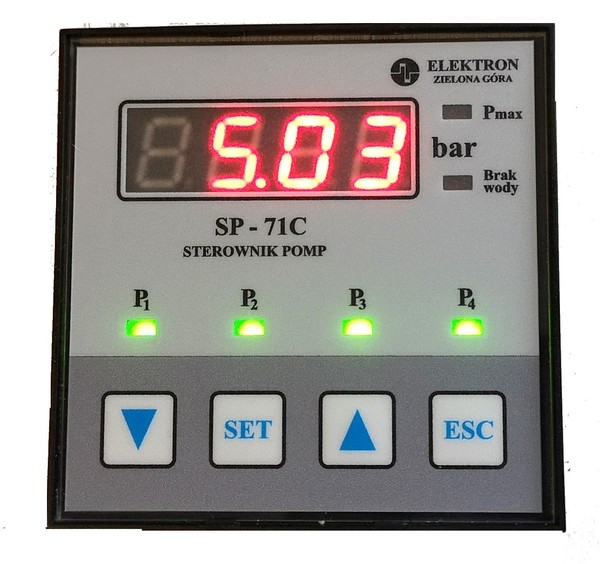

Sterownik 2-4 pomp "SP-71C"-ster. przetwornikiem ciśnienia - ELEKTRON

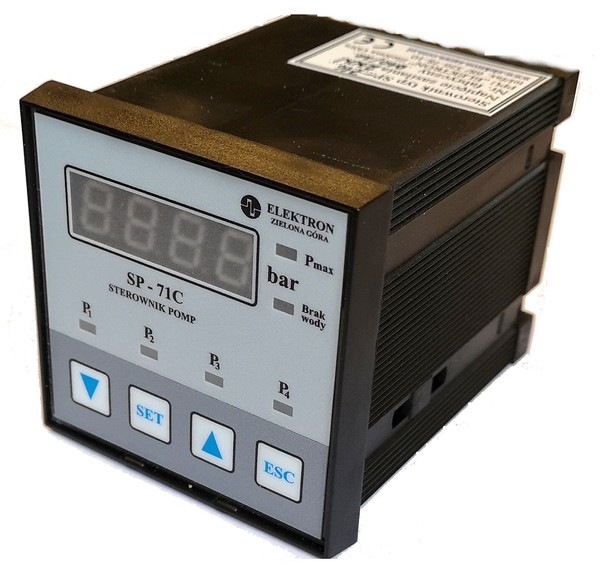

Mikroprocesorowy sterownik pomp jest przeznaczony do sterowania pracą zestawu 2…4 pomp pracujących w hydroforowych zestawach pompowych. Jest to wersja do montażu na drzwiach szafy – inna wersja SP-7C do montażu na szynie.
Sterownik „SP-71C” realizuje sterowanie 2-4 pomp według następującego algorytmu:

po spadku ciśnienia poniżej dolnego progu „Pd” załącza się pompa P1, następnie po czasie „t” pompa P2 i kolejne w takich samych odstępach czasu, po przekroczeniu ciśnienia górnego „Pg” nastąpi wyłączenie pomp w kolejności P4….P1 ( jeśli pracowały cztery), jeśli ustawiony czas „t” jest większy niż 3 sekundy, to po wyłączeniu pierwszej pompy sterownik sprawdza ciśnienie, jeśli w okresie od 3 sekund do końca czasu „t” ciśnienie wzrośnie powyżej progu „Pg” to nastąpi bezzwłoczne wyłączenie następnej pompy, przykład działania algorytmu: czas „t” ustawiony jest na 20 sekund, po wyłączeniu pierwszej pompy ciśnienie na chwilę spada poniżej progu „Pg”, ale po 5 sekundach znów go przekracza, wtedy wyłączenie drugiej pompy nastąpi bezzwłocznie, czyli po czasie 5 sekund zamiast 20, po wyłączeniu drugiej pompy ciśnienie wciąż będzie monitorowane i jeśli ponownie wystąpi przekroczenie progu „Pg” kolejna pompa zostanie wyłączona przed upływem czasu „t”, w przeciwnym wypadku pompa 3 będzie pracować aż do minięcia czasu „t”. po kolejnym spadku ciśnienia poniżej progu „Pd” załącza pompa P2, a następnie po czasie „t” pompa P3 i kolejne w takich samych odstępach czasu. Po wystąpieniu sygnału Pmax lub sygnału suchobiegu, wszystkie pompy zostają wyłączone. Po przekroczeniu prądu przetwornika powyżej 22 mA lub poniżej 3,6 mA pompy zostają wyłączone. Prosty sposób programowania sterownika -cztery przyciski Wymiary : 72 × 72 × 89 Na rysunku poniżej przedstawiono przykładowy schemat podłączenia 4 pomp. Więcej informacji + instrukcja sterownika + sklep na stronie :KLIKNIJ TUTAJ. Promocyjna cena sterownika 880 zł + VAT. ( od 2026-01-15). Wykonujemy także szafy sterownicze na tym sterowniku

Dystrybutor : ELEKTRON

Adres: Dolina Zielona 46a, 65-154 Zielona Góra Nr telefonu: 68/ 3267810 Adres e-mail: elektron@zgora.com.pl

Więcej informacji + instrukcja + sklep na stronie :
www.elektron.zgora.com.pl
