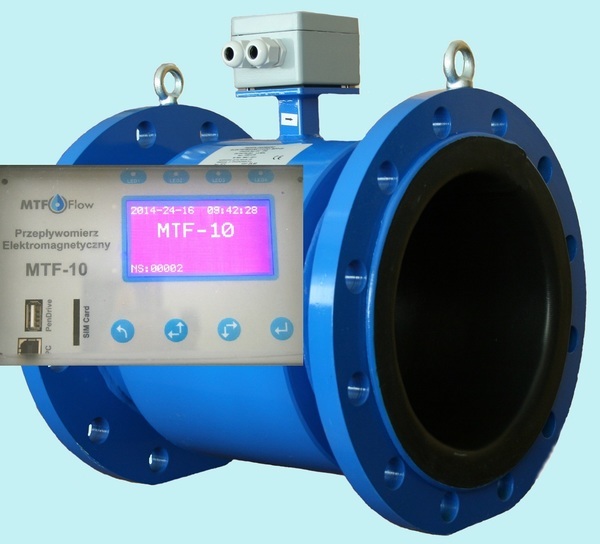

Przepływomierz elektromagnetyczny MTF-10 - MTF Flow - Andrzej Wowkostryl

ZASTOSOWANIE
Przepływomierz elektromagnetyczny typu MTF-10 przeznaczony jest do pomiaru przepływu cieczy
w zamkniętych instalacjach rurociągowych. Mierzy przepływ cieczy prądoprzewodzących czystych
i zanieczyszczonych, agresywnych i obojętnych chemicznie oraz prądoprzewodzących mieszanin i pulp.
PARAMETRY TECHNICZNE
Średnica czujnika . 5 ÷ 1000 mm
Zakres pomiarowy . 0,1 ÷ 10 m/s
Uchyb pomiarowy . . . . < 0,5 %
Temperatura medium . do 200 °C
Temperatura otoczenia dla czujnika . . . . . -30 ÷ +60 °C
Temperatura otoczenia dla przetwornika . . . -20 ÷ +60 °C
Wykładzina czujnika . guma twarda lub naturalna, PTFE, Linatex
Materiał elektrod. . stal kwasoodporna, pallad, tytan, tantal, hastelloy, platyna
Wyświetlacz . LCD graficzny 128×64 (podświetlony)
Wyjścia analogowe . wyjście prądowe 0/4 ÷ 20 mA
Wyjścia przekaźnikowe . 2 przekaźniki programowalne
Wejście cyfrowe. . 0 ÷ 24 V=, sterowanie procesem dozowania porcjI
Interfejs sieciowy. . RS-485 z protokołem MODBUS, PROFIBUS-DP
Zasilanie . 230 V AC / 24 V AC, max. 10 VA; 24 V DC, max. 10 W
Klasa ochrony obudowy czujnika. . IP65, IP67, IP68
Klasa ochrony obudowy przetwornika . . . IP65, IP67
NOWOŚĆ!
Pierwszy na rynku przepływomierz z tak szeroką gamą
możliwości współpracy z otoczeniem zewnętrznym.
KOMUNIKACJA Z OTOCZENIEM
Przetwornik przepływomierza komunikuje się z otoczeniem zewnętrznym poprzez:
1 – 2 wejścia analogowe 0/4 20 mA
– podłączanie zewnętrznych czujników np. ciśnienia, pH, K, temperatury
2 – 3 wejścia stykowe
- podłączanie zewnętrznych czujników zdarzeń (np. otwarcie drzwi, czujnik ruchu itp.)
3 – złącze USB/PC
- konfiguracja przetwornika, odczyt danych pomiarowych bieżących i archiwalnych
4 -modem GSM
- automatyczne powiadamianie SMSem o zdarzeniach, np. przekroczeniu zadanych wartości min./max.,
„pusta rura”, interwałowy odczyt parametrów bieżących, zmiana stanu zewnętrznych czujników zdarzeń
- zadawanie pytań SMSem o bieżące dane
5 -transmisja GPRS
- dostęp do wszystkich parametrów, możliwość wykorzystania protokołu MODBUS TCP
6 -złącze USB/PenDrive
- możliwość zapisu danych do pamięci przenośnej
7 – łącze Ethernet
- konfiguracja za pomocą statycznego i dynamicznego adresu IP (DHCP)
- obsługa protokołu synchronizacji czasu SNTP
- udostępnianie danych poprzez protokół MODBUS
8 – łącze RS-485
- w zależności od konfiguracji obsługa protokołu
MODBUS RTU
PROFIBUS DP
MODBUS Master (dedykowane)
- bezpośrednie podłączenie i komunikacja z drukarką
