Przepływomierz tarczowy serii DP – niemożliwy pomiar właśnie stał się możliwy! - AEA Technique Sp. z o.o.

Potrzebujesz wykonać pomiar przepływu ale nie znasz parametrów aplikacji lub warunki pracy ulegają zmianie? Przepływomierz tarczowy serii DP to idealne rozwiązanie dla tego typu zastosowań. Dodatkowo, urządzenie może być wyposażone w przetworniki z certyfikatem ATEX i IECEx. Przeczytaj wpis poniżej, aby dowiedzieć się, jak przepływomierz tarczowy DP może ułatwić Twoją aplikację.

Jak działa przepływomierz tarczowy?
Metoda pomiaru przepływomierza tarczowego opiera się na pośrednim pomiarze siły działającej na tarczę, wychylającej ją do położenia, które odpowiada konkretnemu natężeniu cieczy.

Tarcza jest przymocowana do wału, który leży prostopadle do kierunku cieczy, tak aby siła wywierana przez ciecz wpływała na obrót wału. Jednocześnie, owinięta wokół wału sprężyna przeciwdziała obrotowi. Gdy siła działająca na sprężynę jest równa sile wywieranej przez ciecz, osiągany jest punkt równowagi kąta obrotu tarczy, odpowiadający konkretnemu natężeniu przepływu.

Odczyt przepływu jest dokonywany poprzez sprzężenie magnesu z układem wewnątrz obudowy, dzięki czemu nie ma ryzyka wycieku.
Czy przepływomierz tarczowy jest dla mnie?

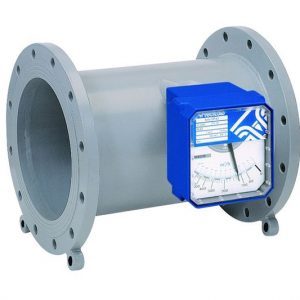

Przepływomierz tarczowy serii DP to czysto mechaniczne urządzenie, które może pracować w ekstremalnych warunkach ciśnienia i temperatury, w każdej pozycji i dowolnym kierunku przepływu. Ma niskie koszty utrzymania, niewielkie wymagania konserwacyjne i długą żywotność.

Gdy mówimy, że przepływomierz tarczowy serii DP jest „urządzeniem uniwersalnym”, nie rzucamy słów na wiatr. Nasze przepływomierze tarczowe są stosowane we wszystkich typach procesów przemysłowych. Są szeroko stosowane m.in. w uzdatnianiu i dystrybucji wody, przemyśle farmaceutycznym, zakładach chemicznych i papierniczych, obiegach grzewczych i chłodzących, na pływalniach, w sieciach przeciwpożarowych, przemyśle motoryzacyjnym, elektrowniach i układach smarowania.
Odczyt przepływu jest dokonywany za pomocą sprzężenia magnetycznego z układem wewnątrz obudowy, dzięki czemu nie istnieje ryzyko wycieku. Seria DP może być wykonywana z różnych metali i dla różnych średnic rurociągów. Przepływomierze serii są odpowiednie dla dowolnego przepływu, zarówno pionowego, jak i poziomego.

Coś dla wymagających – wersja dla stref zagrożonych wybuchem
Przepływomierze tarczowe serii DP firmy Tecfluid umożliwiają zainstalowanie różnych przełączników i przetworników jako przekaźników dla stref zagrożonych wybuchem.
